Wie behebt man Fehler an einer Mitsubishi-SPS?

Hallo! Als Lieferant von Mitsubishi-SPSen habe ich im Laufe der Jahre eine ganze Reihe von Fehlerbehebungsszenarien erlebt. Mitsubishi-SPS sind erstklassig und äußerst zuverlässig, aber wie bei jeder anderen Technologie können auch bei ihnen von Zeit zu Zeit Probleme auftreten. In diesem Blog werde ich einige Tipps zur Fehlerbehebung bei einer Mitsubishi-SPS geben.

Zunächst einmal die Grundlagen

Beginnen wir mit dem grundlegendsten Teil – der Stromversorgung. Wenn mit der SPS etwas nicht stimmt, kann es sich oft einfach um ein Problem mit der Stromversorgung handeln. Überprüfen Sie, ob die SPS ordnungsgemäß an eine Stromquelle angeschlossen ist. Stellen Sie sicher, dass das Netzkabel nicht beschädigt oder locker ist. Es ist auch eine gute Idee, ein Multimeter zu verwenden, um die der SPS zugeführte Spannung zu testen. Wenn die Spannung erheblich von der empfohlenen Spannung abweicht, könnte dies die Ursache sein.

Wenn Sie beispielsweise a verwendenMitsubishi FX3U - 32DP, der Strombedarf ist im Benutzerhandbuch klar angegeben. Wenn die Spannung zu niedrig ist, funktioniert die SPS möglicherweise nicht richtig oder schaltet sich sogar unerwartet ab.

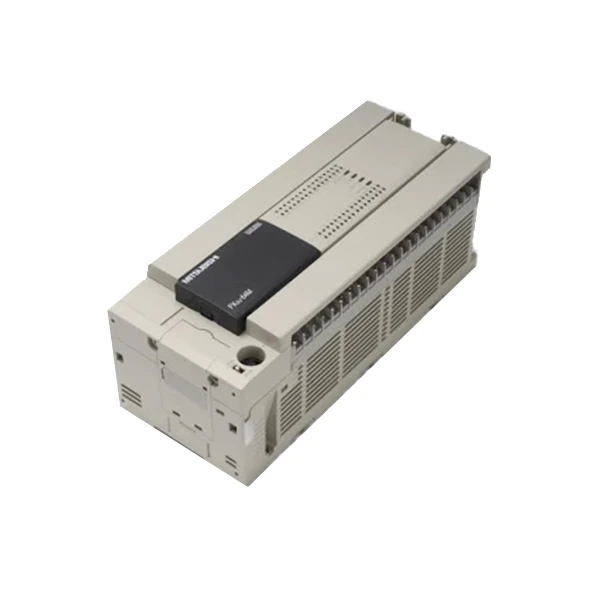

fx3u 64mt dss fx3u 64mt dss 3

Kommunikationsprobleme

Ein weiterer häufiger Kopfschmerz sind Kommunikationsprobleme. Ihre SPS muss mit anderen Geräten im System kommunizieren, z. B. HMIs oder anderen Sensoren. Wenn Sie Probleme beim Empfangen von Daten in oder aus der SPS haben, überprüfen Sie zunächst die Kommunikationskabel. Ich weiß nicht mehr, wie oft ein loses oder defektes Kabel die Ursache war.

Überprüfen Sie die Anschlüsse auf Anzeichen von Korrosion oder Beschädigung. Stellen Sie außerdem sicher, dass die Kommunikationseinstellungen in der SPS und den angeschlossenen Geräten übereinstimmen. In Mitsubishi-SPS können Sie Kommunikationsanschlüsse für Dinge wie RS-232, RS-485 oder Ethernet konfigurieren. Überprüfen Sie also noch einmal die Baudrate, Parität und andere Kommunikationsparameter.

Nehmen wir an, Sie verwenden dasFX5S 30MT ES. Es verfügt über mehrere Kommunikationsmöglichkeiten. Wenn Sie Ethernet verwenden, stellen Sie sicher, dass die IP-Adresseinstellungen korrekt sind und der Netzwerk-Switch ordnungsgemäß funktioniert.

Ein- und Ausgabeprobleme

Die Ein- und Ausgänge sind wie die Augen und Hände der SPS. Sie senden und empfangen Signale aus der realen Umgebung. Wenn Sie feststellen, dass ein bestimmter Ein- oder Ausgang nicht ordnungsgemäß funktioniert, besteht der erste Schritt darin, die physischen Verbindungen zu überprüfen.

Überprüfen Sie bei Eingängen, ob die Sensoren ordnungsgemäß angeschlossen sind und die richtigen Signale senden. Sie können einen Logiktastkopf oder ein Multimeter verwenden, um die Spannung oder den Strom an den Eingangsklemmen zu messen. Wenn ein Eingang eine Änderung nicht ordnungsgemäß zu registrieren scheint, könnte es sich um einen fehlerhaften Sensor oder ein Problem mit der Verkabelung handeln.

Überprüfen Sie ausgangsseitig, ob die angeschlossene Last Strom erhält. Wenn ein Ausgangsrelais nicht richtig schaltet, kann dies an einer durchgebrannten Sicherung im Ausgangskreis oder einem beschädigten Relais liegen. Zum Beispiel in derFx3u 64mt Dss, haben die Ausgänge bestimmte Nennwerte. Stellen Sie sicher, dass die von Ihnen angeschlossenen Lasten diese Nennwerte nicht überschreiten.

Programmfehler

Manchmal liegt das Problem gar nicht an der Hardware, sondern am Programm, das auf der SPS läuft. Ein einfacher Programmierfehler kann zu allen möglichen unerwarteten Verhaltensweisen führen.

Überprüfen Sie zunächst die Programmlogik. Suchen Sie nach offensichtlichen Fehlern wie der falschen Verwendung von Anweisungen oder falschen Adressen. Mitsubishi-SPS werden mit Programmiersoftware geliefert, die über Debugging-Tools verfügt. Mit diesen Tools können Sie das Programm schrittweise durchlaufen und sehen, was bei jedem Schritt passiert.

Legen Sie Haltepunkte im Programm fest, um die Ausführung an bestimmten Punkten anzuhalten. Auf diese Weise können Sie die Werte von Variablen überprüfen und feststellen, ob sie Ihren Erwartungen entsprechen. Wenn Sie relativ neu in der Programmierung von Mitsubishi-SPSen sind, ist es eine gute Idee, das Programmierhandbuch und die Beispiele durchzulesen, um sicherzustellen, dass Sie die Best Practices befolgen.

Diagnose-LEDs

Mitsubishi-SPS sind mit Diagnose-LEDs ausgestattet, die Ihnen viele Hinweise darauf geben können, was falsch läuft. Diese LEDs befinden sich normalerweise auf der Frontplatte der SPS.

Beispielsweise könnte eine LED vorhanden sein, die einen Einschaltfehler, einen Kommunikationsfehler oder einen Programmfehler anzeigt. Lesen Sie im Benutzerhandbuch nach, um zu verstehen, was die einzelnen LEDs bedeuten. Wenn eine LED aufleuchtet, können Sie Ihre Bemühungen zur Fehlerbehebung auf diesen bestimmten Bereich konzentrieren.

Firmware- und Software-Updates

Auch veraltete Firmware oder Programmiersoftware können Probleme verursachen. Mitsubishi veröffentlicht regelmäßig Updates, um Fehler zu beheben, die Leistung zu verbessern und neue Funktionen hinzuzufügen.

Schauen Sie auf der offiziellen Mitsubishi-Website nach, ob Updates für Ihr spezifisches SPS-Modell verfügbar sind. Stellen Sie vor dem Aktualisieren der Firmware sicher, dass Sie über ein Backup Ihres vorhandenen Programms verfügen. Befolgen Sie die Aktualisierungsanweisungen sorgfältig, um Probleme zu vermeiden.

Dokumentation und Support

Vergessen Sie nicht die Leistungsfähigkeit der Dokumentation. Die Benutzerhandbücher, Programmierhandbücher und technischen Bulletins, die mit Mitsubishi-SPS geliefert werden, sind wahre Goldgruben an Informationen. Wenn Sie auf ein Problem stoßen, schauen Sie sich zunächst die entsprechende Dokumentation an.

Wenn Sie nach dem Durchführen aller oben genannten Schritte immer noch nicht weiterkommen, bietet Mitsubishi technischen Support an. Sie können sich mit detaillierten Informationen zum Problem an das Support-Team wenden, einschließlich der Symptome, etwaiger Fehlermeldungen und was Sie bereits versucht haben.

Abschluss

Die Fehlerbehebung bei einer Mitsubishi-SPS mag auf den ersten Blick entmutigend erscheinen, aber wenn Sie einen systematischen Ansatz verfolgen, können Sie in der Regel herausfinden, was schief läuft. Beginnen Sie mit den Grundlagen wie Stromversorgung und Kommunikation und gehen Sie dann zu den Eingängen, Ausgängen und dem Programm selbst über. Nutzen Sie die Diagnose-LEDs und halten Sie Ihre Firmware auf dem neuesten Stand.

Wenn Sie auf der Suche nach SPS von Mitsubishi sind oder Hilfe bei der Fehlerbehebung benötigen, können Sie sich gerne an uns wenden. Wir helfen Ihnen dabei, das Beste aus Ihren Mitsubishi-SPS herauszuholen und dafür zu sorgen, dass Ihre Systeme reibungslos funktionieren. Ob Sie ein benötigenMitsubishi FX3U - 32DP,FX5S 30MT ES, oderFx3u 64mt Dss, wir sind für Sie da. Kontaktieren Sie uns für ein Angebot und lassen Sie uns eine großartige Partnerschaft beginnen!
