Als vertrauenswürdiger Lieferant von Allen-Bradley-Frequenzumrichtern (VFDs) weiß ich, wie wichtig es ist, die Beschleunigungs- und Verzögerungskurven richtig einzustellen. Diese Kurven spielen eine entscheidende Rolle für die Leistung, Effizienz und Langlebigkeit Ihrer Ausrüstung. In diesem Blogbeitrag führe ich Sie durch den Prozess der Einstellung der Beschleunigungs- und Verzögerungskurven auf einem Allen-Bradley VFD.
Beschleunigungs- und Verzögerungskurven verstehen
Bevor wir uns mit dem Einstellungsprozess befassen, wollen wir zunächst verstehen, was Beschleunigungs- und Verzögerungskurven sind. Die Beschleunigungskurve bestimmt, wie schnell der VFD die Motorgeschwindigkeit von Null auf die eingestellte Geschwindigkeit erhöht. Andererseits steuert die Verzögerungskurve, wie schnell der Motor von der Betriebsgeschwindigkeit bis zum Stillstand abbremst.
Für Allen-Bradley VFDs stehen verschiedene Arten von Beschleunigungs- und Verzögerungskurven zur Verfügung, z. B. lineare Kurven, S-Kurven und benutzerdefinierte Kurven. Eine lineare Kurve sorgt für eine konstante Beschleunigungs- oder Verzögerungsrate. Eine S-Kurve beginnt und endet jedoch mit einer langsameren Änderungsrate, was bei Anwendungen von Vorteil sein kann, bei denen plötzliche Stöße vermieden werden müssen, wie etwa bei Fördersystemen. Mit benutzerdefinierten Kurven können Sie Ihre eigenen Beschleunigungs- und Verzögerungsprofile entsprechend den spezifischen Anforderungen Ihrer Anwendung definieren.
Überlegungen zur Voreinstellung
Bevor Sie die Beschleunigungs- und Verzögerungskurven festlegen, müssen Sie einige Dinge beachten. Machen Sie sich zunächst mit den Anforderungen Ihrer Bewerbung vertraut. Wenn Sie den VFD beispielsweise zur Steuerung einer Pumpe verwenden, kann eine lineare Kurve ausreichend sein. Wenn es sich jedoch um einen Kran oder ein Hebezeug handelt, könnte eine S-Kurve besser geeignet sein, um plötzliche Bewegungen zu verhindern, die die Last oder die Ausrüstung beschädigen könnten.
Zweitens überprüfen Sie die Spezifikationen des Motors. Der Nennstrom, das Drehmoment und die Drehzahl des Motors beeinflussen die Beschleunigungs- und Verzögerungszeiten. Sie sollten die Kurven nicht zu aggressiv einstellen, da dies zu einer Überhitzung des Motors oder zum Auslösen der Schutzmechanismen des VFD führen könnte.
Einstellen der Beschleunigungs- und Verzögerungskurven
Der Prozess zum Einstellen der Kurven bei einem Allen-Bradley VFD kann je nach Modell variieren. Hier stelle ich eine allgemeine Schritt-für-Schritt-Anleitung zur Verfügung, die auf die meisten Modelle angewendet werden kann.
Schritt 1: Rufen Sie das Konfigurationsmenü auf
Schalten Sie zunächst den VFD ein und rufen Sie das Konfigurationsmenü auf. Dies geschieht normalerweise durch Drücken der Taste „Menü“ oder „Konfiguration“ auf der Tastatur des VFD. Navigieren Sie mit den Pfeiltasten durch das Menü, bis Sie den Abschnitt finden, der sich auf die Beschleunigungs- und Verzögerungseinstellungen bezieht.
Schritt 2: Wählen Sie den Kurventyp aus
Sobald Sie sich im Abschnitt mit den Beschleunigungs- und Verzögerungseinstellungen befinden, müssen Sie den Kurventyp auswählen. Verwenden Sie die Pfeiltasten, um durch die verfügbaren Optionen zu blättern, z. B. „Linear“, „S-Kurve“ oder „Benutzerdefiniert“. Wenn Sie sich nicht sicher sind, welchen Typ Sie wählen sollen, sehen Sie sich die oben genannten Anwendungsanforderungen und Motorspezifikationen an.
Schritt 3: Stellen Sie die Beschleunigungs- und Verzögerungszeiten ein
Nachdem Sie den Kurventyp ausgewählt haben, müssen Sie die Beschleunigungs- und Verzögerungszeiten festlegen. Die Beschleunigungszeit ist die Zeit, die der Motor benötigt, um die eingestellte Drehzahl von Null zu erreichen, und die Verzögerungszeit ist die Zeit, die der Motor benötigt, um von der Betriebsdrehzahl aus zum Stillstand zu kommen.
Um diese Zeiten festzulegen, geben Sie die gewünschten Werte in Sekunden ein. Wenn Sie beispielsweise möchten, dass der Motor die eingestellte Geschwindigkeit in 10 Sekunden erreicht, geben Sie als Beschleunigungszeit „10“ ein. Wenn Sie möchten, dass der Motor in 8 Sekunden stoppt, geben Sie ebenfalls „8“ als Verzögerungszeit ein.
Schritt 4: Passen Sie die Kurve an (falls zutreffend)
Wenn Sie eine benutzerdefinierte Kurve ausgewählt haben, haben Sie die Möglichkeit, die Beschleunigungs- und Verzögerungsprofile weiter anzupassen. Dies kann das Festlegen mehrerer Punkte auf der Kurve erfordern, um unterschiedliche Beschleunigungs- oder Verzögerungsraten bei unterschiedlichen Geschwindigkeiten zu definieren.
Um die Kurve anzupassen, müssen Sie die Geschwindigkeits- und Zeitwerte für jeden Punkt der Kurve eingeben. Dies kann etwas komplexer sein und erfordert möglicherweise einige Versuche, um das perfekte Profil für Ihre Anwendung zu erhalten.
Schritt 5: Speichern Sie die Einstellungen
Wenn Sie alle Parameter eingestellt haben, speichern Sie die Einstellungen im Speicher des VFD. Dies erfolgt in der Regel durch Drücken der „Speichern“- oder „Enter“-Taste auf der Tastatur. Stellen Sie sicher, dass Sie vor dem Speichern alle Einstellungen noch einmal überprüfen, um Fehler zu vermeiden.
Testen der Einstellungen
Nach dem Einstellen der Beschleunigungs- und Verzögerungskurven ist es wichtig, den VFD zu testen, um sicherzustellen, dass die Einstellungen wie erwartet funktionieren. Starten Sie den Motor mit niedriger Drehzahl und steigern Sie ihn schrittweise auf die eingestellte Drehzahl. Beobachten Sie das Verhalten des Motors beim Beschleunigen und Abbremsen.
Wenn der Motor zu stark ruckelt oder vibriert, kann das ein Hinweis darauf sein, dass die Kurven zu aggressiv eingestellt sind. In diesem Fall müssen Sie zum Konfigurationsmenü zurückkehren und die Einstellungen entsprechend anpassen. Wenn der Motor hingegen zu lange braucht, um die eingestellte Geschwindigkeit zu erreichen oder anzuhalten, können Sie versuchen, die Beschleunigungs- und Verzögerungszeiten zu reduzieren.
Empfohlene VFD-Modelle von Allen - Bradley
Wir bieten eine große Auswahl an VFD-Modellen von Allen - Bradley an, die für verschiedene Anwendungen geeignet sind. Zum Beispiel dieAllen – Bradley 22B – D010N104ist ein kompakter und zuverlässiger VFD, der in kleinen bis mittelgroßen Anwendungen eingesetzt werden kann. Es bietet eine Vielzahl von Kurventypen und benutzerfreundliche Konfigurationsoptionen.

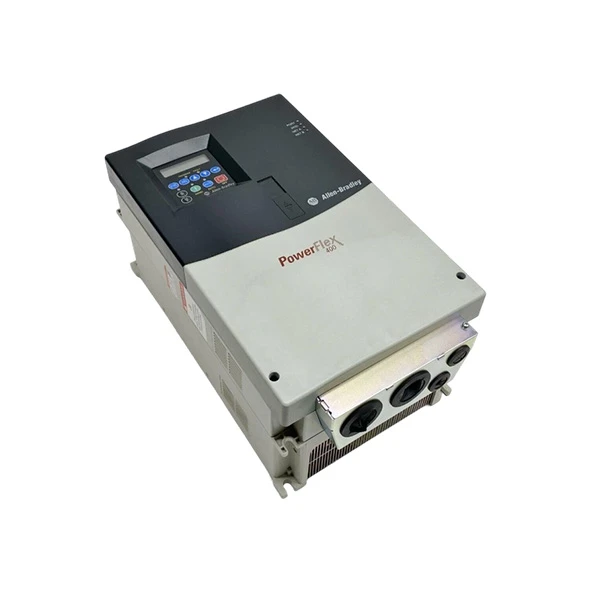

DerAllen – Bradley 22C – D045A103ist ein weiteres beliebtes Modell. Es verfügt über eine höhere Nennleistung und ist für anspruchsvollere Anwendungen geeignet. Es bietet erweiterte Funktionen zum Einstellen und Anpassen der Beschleunigungs- und Verzögerungskurven.
Wenn Sie auf der Suche nach einem Hochleistungs-VFD sind, dann ist derAllen - Bradley 22F - D4P2N103 VFDist eine tolle Wahl. Es bietet eine präzise Steuerung der Beschleunigungs- und Verzögerungsprofile und ist somit ideal für Anwendungen, die eine hohe Genauigkeit erfordern.
Abschluss
Das Einstellen der Beschleunigungs- und Verzögerungskurven an einem Allen-Bradley VFD ist ein entscheidender Schritt zur Optimierung der Leistung Ihres Motors und der Gesamteffizienz Ihres Systems. Indem Sie die verschiedenen Kurventypen verstehen, die Anwendungsanforderungen und Motorspezifikationen berücksichtigen und die richtigen Einstellungsverfahren befolgen, können Sie sicherstellen, dass Ihr VFD reibungslos und zuverlässig funktioniert.
Wenn Sie Fragen zur Einstellung der Beschleunigungs- und Verzögerungskurven haben oder Hilfe bei der Auswahl des richtigen Allen-Bradley-Frequenzumrichters für Ihre Anwendung benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen die besten Lösungen und Unterstützung für alle Ihre VFD-Anforderungen zu bieten. Lassen Sie uns ein Gespräch über Ihr Projekt beginnen und den perfekten VFD für Sie finden.
